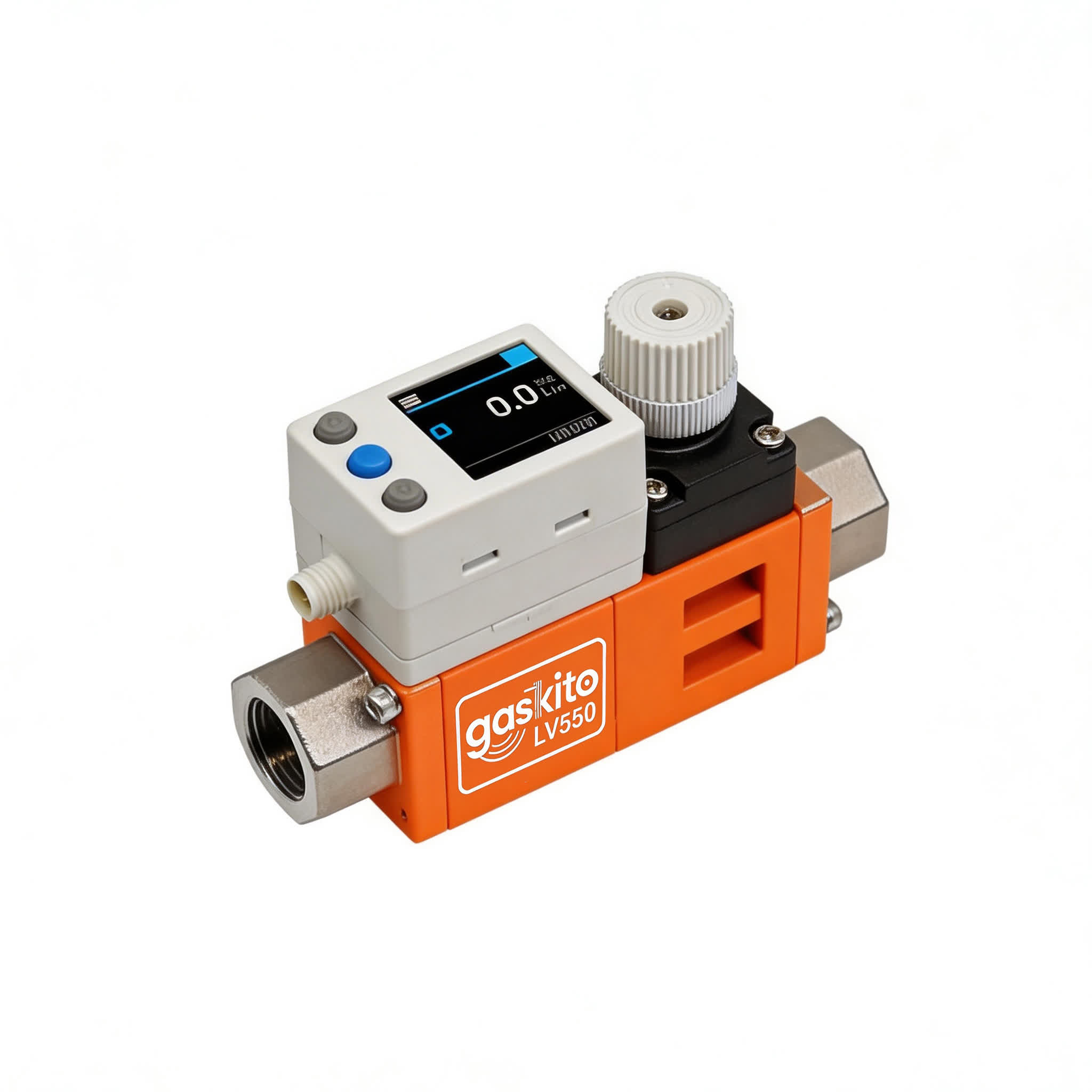

LV550系列
LV550系列涡街液体流量计基于冯卡门漩涡（Von Karman vortices）原理设计。当流体绕过扰流柱时，扰流柱两侧会周期性地形成旋转方向相反、排列规则的双列线涡，形成卡门涡街。传感器通过内部芯片感应漩涡流过的频率，从而测算流经管道内的液体流量。具有使用寿命长、耐污染、高精度、响应快、无漂移等特点。外壳坚固，结构紧凑，适用于工业生产环境、能源计量、环境保护、实验室环境、交通运输等多个应用场景。
核心要点
- 高精度测量与控制，液体测量及控制(LFC)专业解决方案
- 采用MEMS热式流量传感芯片技术，响应快速
- 支持RS485/Modbus/4-20mA等多种通讯方式
- 广泛应用于半导体、新能源、生物医药等行业
- 提供专业选型支持和完善售后服务
核心参数
应用领域
型号规格
| 基本参数 | |
| 测量原理 | 冯卡门漩涡（Von Karman vortices）原理 |
| 精度 | <2.0% |
| 重复性 | <0.5% |
| 温度精度 | 可选配 |
| 流量范围（按型号） | |
| LV75004 | 0.5-4 L/min |
| LV75250 | 50-250 L/min |
| 压力与温度 | |
| 压力等级 | 10bar（最大压力16bar） |
| 流体温度范围 | 0-90°C |
| 可测温度 | 90-100°C（不确保精度） |
| 环境温度 | -10°C~+65°C |
| 材料规格 | |
| 接触液体材质 | PPS/SUS304（不锈钢） |
| 结构特点 | 外壳坚固，结构紧凑 |
| 管道接口 | |
| 连接方式 | 螺纹型：G、RC |
| 螺纹规格 | G3/8、RC1-1/4"、G1-1/2"、RC1-1/2"等 |
| 电气参数 | |
| 供电电源 | DC 18-28V |
| 信号输出 | RS485、4-20mA、NPN、1-5V、PNP |
| 电气连接 | M8连接器 |
| 通信协议 | |
| 协议格式 | Modbus RTU |
| 通讯速率 | 4800/9600/19200/115200 bps |
| 数据位 | 8位 |
| 停止位 | 1位 |
| 奇偶校验 | 无 |
| 默认地址 | 0x01（可设置1-32） |
| 显示与操作 | |
| 显示屏 | LCD显示（可选） |
| 温度显示 | 可选配温度显示功能 |
| 屏幕旋转 | 支持屏幕方向设置（左旋/右旋90°） |
| 操作方式 | 3个按键（中间蓝色按钮+左右三角按钮） |
| 报警功能 | |
| 报警开关 | 可开启/关闭 |
| 报警模式 | 常开/常闭 |
| 报警上限 | 可设置流量上限值（0-999） |
| 报警下限 | 可设置流量下限值（0-999） |
| 安装要求 | |
| 上游直管段 | 根据管道型式需5-50DN |
| 下游直管段 | ≥5DN |
| 安装位置 | 避免在紧靠入口弯管之前安装 |
•LV550系列涡街流量计基于冯卡门漩涡原理，无可动部件，使用寿命长。
•低压损、耐污染，适合严苛环境使用。
•精度<2.0%，响应快速，无漂移。
•多种输出方式可选：RS485、4-20mA、NPN、1-5V、PNP。
•支持Modbus RTU通信协议，可接入多从机总线。
•可选配温度测量和LCD显示功能。
•支持报警功能，可设置流量上下限报警。
•广泛应用于工业生产环境、能源计量、环境保护、实验室环境、交通运输等场景。
产品特点
涡街原理
冯卡门漩涡测量
坚固外壳
结构紧凑可靠
耐污染
适合复杂介质
长寿命
无可动部件
高精准
<2.0%测量精度
多场景
工业/能源/交通
应用领域
AI数据中心液冷散热解决方案
高精度液体流量测量与控制，为AI算力保驾护航
行业背景
随着AI大模型、GPU集群和高密度算力的快速发展，单芯片功耗已突破1000W，传统风冷散热已无法满足需求。液冷散热凭借其高效的热传导能力，成为AI数据中心、超算中心的主流散热方案。冷却液的精确流量测量与控制，直接决定了散热效率和设备安全。
核心挑战
- ⚠GPU/CPU芯片温度波动需控制在±1℃以内
- ⚠冷却液流量需精确配比，避免局部过热
- ⚠CDU（冷量分配单元）需实时监控多路流量
- ⚠漏液检测要求毫秒级响应，保护昂贵设备
- ⚠系统需7×24小时不间断稳定运行
气拓液冷流量测量方案
精确流量测量
超声波/电磁流量计，精度可达±0.5%，实时监测冷却液流量，确保每个机柜获得精准冷量
快速响应控制
响应时间<1秒，配合电动调节阀实现流量动态调节，芯片温度波动控制在±0.5℃
漏液实时监测
超低流量检测能力，最小可测0.001m/s，毫秒级响应漏液异常，及时触发保护
多路集成监控
支持RS485/Modbus通讯，可同时监控数十路CDU支路流量，统一接入DCIM系统
冷板液冷
服务器芯片级冷板流量监控
浸没式液冷
浸没槽冷却液循环流量测量
CDU分配单元
一二次侧流量配比控制
室外冷源
干冷器/冷却塔流量监测
专业选型支持：提供从单台流量计到整套液冷流量监控系统的定制化解决方案
