三合一集成ARM处理器多种操作
电磁流量计

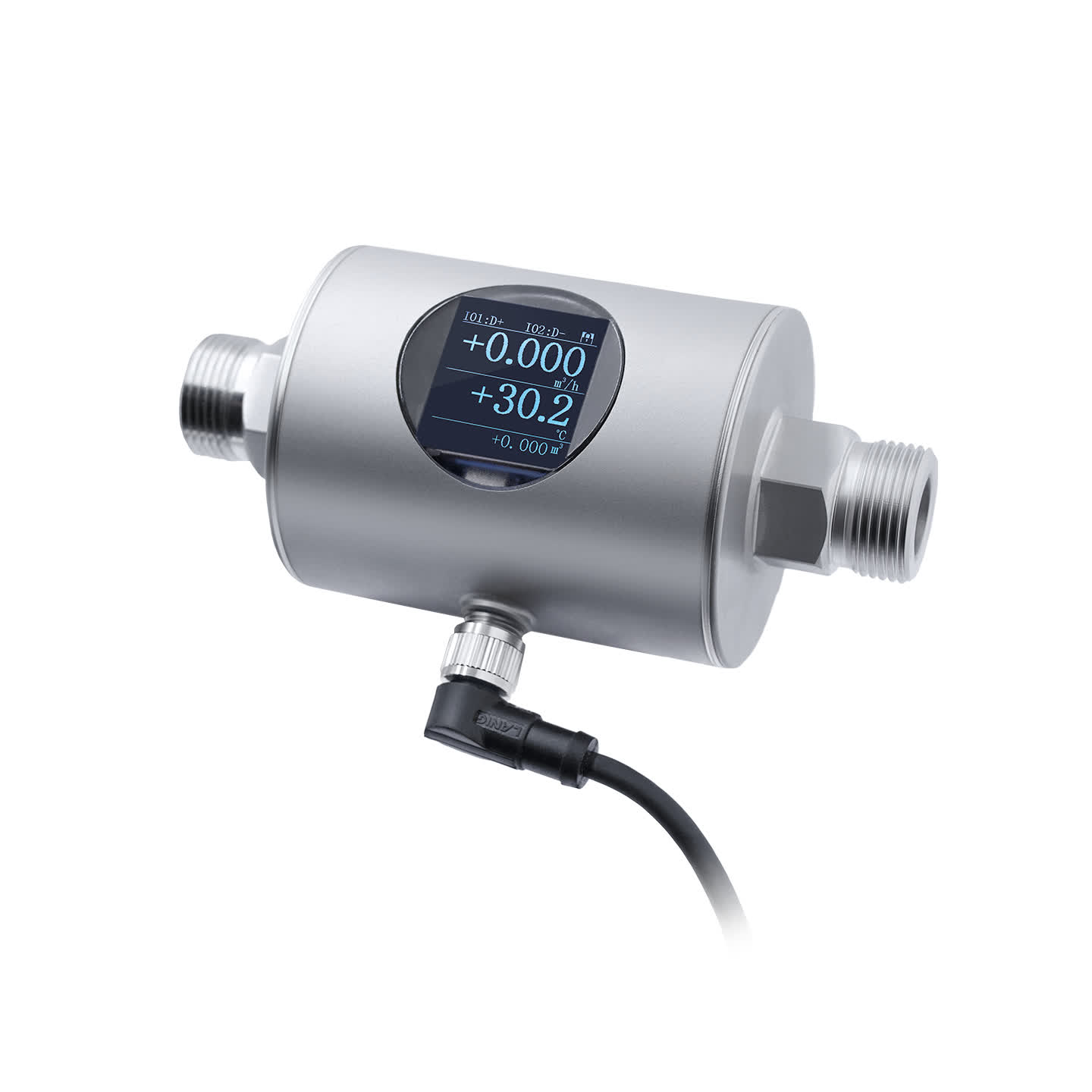

LE100系列
LE100系列电磁流量计将传感器、PT100温度传感器、多晶硅压力传感器和转换器集成于一体，外形小巧，安装灵活。采用红外遥控器和手机APP蓝牙连接进行操作，安装调试方便。可同时测量流量、温度、压力三项参数。采用ARM Cortex-M4 32位处理器和24位 ADC数据采集系统，传感器采用自适应可变频励磁技术，运算速度快，精度高。广泛应用于钢铁冶金、船舶电子、工业制气等行业。
核心参数
测量原理电磁感应
口径范围DN6-DN65
流量精度±0.5%
温度精度±0.5°C
压力精度±8kPa
量程比1:150
应用领域
生物工艺
石油天然气
分析行业
实验室/高校
微量元素分析
医疗健康
型号规格
| 基本参数 | |
| 测量原理 | 法拉第电磁感应定律 |
| 执行标准 | JB/T9248 电磁流量传感器 |
| 检定规程 | JJG1033 电磁流量计 |
| 口径范围 | DN6-DN65 |
| 流量精度 | ±0.5% |
| 温度精度 | ±0.5°C |
| 压力精度 | ±8kPa |
| 量程比 | 1:150 |
| 测量范围（按口径） | |
| DN6 | 0.01-0.75 m³/h (0.17-13 L/min) |
| DN10 | 0.02-1.5 m³/h (0.33-25 L/min) |
| DN15 | 0.035-5 m³/h (0.58-83 L/min) |
| DN20 | 0.04-6 m³/h (0.67-100 L/min) |
| DN25 | 0.1-15 m³/h (1.67-250 L/min) |
| DN32 | 0.15-20 m³/h (2.50-333 L/min) |
| DN40 | 0.25-38 m³/h (4.17-633 L/min) |
| DN50 | 0.4-60 m³/h (6.67-1000 L/min) |
| DN65 | 0.5-75 m³/h (8.33-1250 L/min) |
| 可测介质 | |
| 介质类型 | 导电液体（电导率≥2μS/cm） |
| 测量特点 | 不受流体密度、粘度、温度、压力和电导率变化的影响 |
| 压力与温度 | |
| 工作压力 | -0.1MPa~4.0MPa（无压力传感器） |
| 压力量程 | 0-1.6 MPa（量程可设置） |
| 温度量程 | -40°C~+120°C（量程可设置） |
| 介质温度（普通型） | -40°C~+90°C |
| 介质温度（高温型） | -40°C~+125°C |
| 材料规格 | |
| 内衬材料 | PEEK（聚醚醚酮） |
| 电极材质 | HC（哈氏合金C）、316L |
| 本体材质 | 304、316L |
| 接液材质 | PEEK内衬，电极与内衬一次性注塑成型 |
| 电气参数 | |
| 供电电源 | DC 18-36V |
| 功耗 | <5W |
| 模拟输出 | 4-20mA（最大负载500Ω） |
| 通讯协议 | IO-Link、RS-485（MODBUS-RTU） |
| 电气连接 | M12-4芯连接器 |
| 输出方式 | RS-485、IO-Link、(4~20)mA、频率、脉冲、2路开关量输入输出 |
| 显示与操作 | |
| 显示屏 | 彩色LCD显示器，可自动90°旋转显示 |
| 显示参数 | 流量、流速、累计流量、温度、压力、输出百分比等 |
| 操作方式 | 红外遥控器、手机APP蓝牙连接 |
| 菜单语言 | 中文、英语 |
| 环境参数 | |
| 环境温度 | -25°C~+75°C |
| 防护等级 | IP67、IP68 |
| 管道接口 | |
| 连接方式 | 螺纹、卡盘、法兰（可定制其他接口） |
| 电缆长度 | 标配2米（可定制加长） |
| 智能功能 | |
| 处理器 | ARM Cortex-M4 32位处理器 |
| ADC | 24位ADC数据采集系统 |
| 励磁技术 | 自适应可变频励磁技术 |
| 自诊断功能 | 空管检测、励磁回路故障、电极粘污、流量报警等 |
•LE100系列电磁流量计集成了流量传感器、PT100温度传感器、多晶硅压力传感器和转换器于一体。
•可同时测量流量、温度、压力三项参数，一台仪表满足多种测量需求。
•采用ARM Cortex-M4 32位处理器和24位ADC，运算速度快，精度高。
•传感器采用自适应可变频励磁技术，功耗更低。
•PEEK内衬，电极与内衬一次性注塑成型，负压状态下仍能正常工作。
•独特的流体力学结构设计，无直管段安装要求。
•可通过红外遥控器、蓝牙APP、RS-485、IO-Link多种方式进行参数设置。
•广泛应用于钢铁冶金、船舶电子、工业制气等行业。
产品特点
三合一集成
流量/温度/压力同测
高精准
±0.5%流量精度
ARM处理器
24位ADC采集
多种操作
红外遥控/蓝牙APP
安装灵活
外形小巧灵活
多行业
冶金/船舶/工业制气
