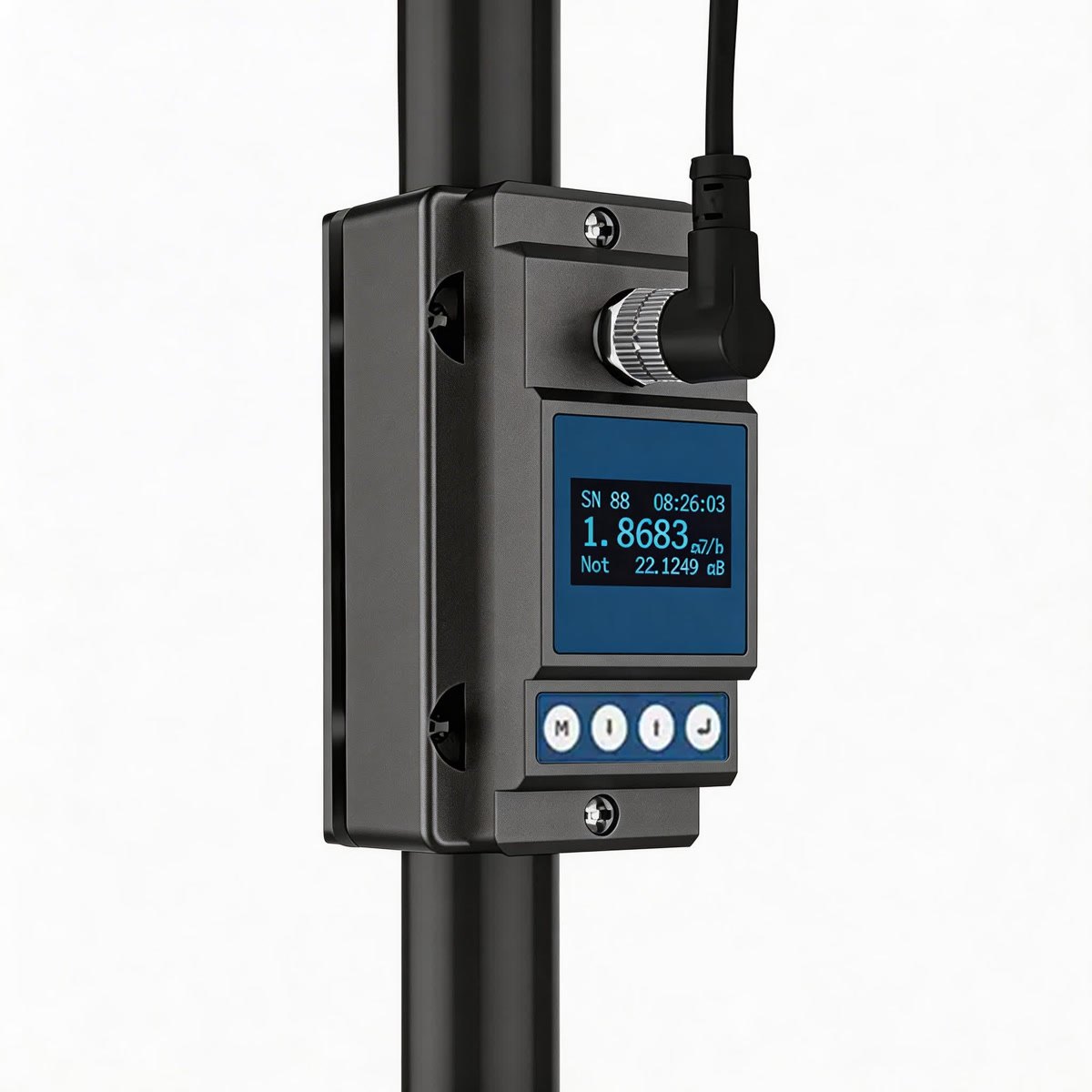

LU300A系列
LU300A系列外卡式超声波流量计采用一体式设计，主机与传感器集成于一体，结构紧凑。传感器卡在管道外部，无需改动管路即可测量。安装简单，四颗螺丝固定，不需专业知识即可完成安装。没有可动部件，无压力损失，不需停产即可安装使用。广泛应用于半导体、医药医疗、化工生产、精细化工、清洗行业、饮料食品等领域。
核心要点
- 高精度测量与控制，液体测量及控制(LFC)专业解决方案
- 采用MEMS热式流量传感芯片技术，响应快速
- 支持RS485/Modbus/4-20mA等多种通讯方式
- 广泛应用于半导体、新能源、生物医药等行业
- 提供专业选型支持和完善售后服务
核心参数
应用领域
型号规格
| 基本参数 | |
| 测量原理 | 超声波时差法 |
| 安装方式 | 外卡一体式，主机与传感器集成于一体 |
| 精度 | ±2.0%（流速0.3-5.0m/s） |
| 线性度 | ±2.0%（流速0.3-5.0m/s） |
| 重复性 | 0.8% |
| 流速范围 | 0.1-5.0 m/s（可测范围） 0.3-5.0 m/s（准确度范围） |
| 响应时间 | 500ms |
| 管道规格 | |
| 管径范围 | DN6-DN100（外径Φ9.53-Φ110mm） |
| 管道材质 | 金属管：不锈钢管、碳钢管、铜管 塑料管：PVC、CPVC、PPR、PPH、PFA、PU、HDPE等 |
| 壁厚范围 | 1-10mm |
| 流量范围（按管径） | |
| DN6 (Φ9.53) | 0.2-20 L/min |
| DN8 (Φ12.7) | 0.44-30 L/min |
| DN10 (Φ15) | 0.57-50 L/min |
| DN15 (Φ20) | 0.92-70 L/min |
| DN20 (Φ25) | 1.36-150 L/min |
| DN25 (Φ32) | 2.71-200 L/min |
| DN32 (Φ40) | 4.24-330 L/min |
| DN40 (Φ50) | 6.8-460 L/min |
| DN50 (Φ63) | 9.54-700 L/min |
| DN65 (Φ75) | 14.8-1030 L/min |
| DN80 (Φ90) | 21.8-1360 L/min |
| DN100 (Φ110) | 36.5-2170 L/min |
| 可测介质 | |
| 介质类型 | 水、纯水、超纯水、各种酸、碱、有机液体、化学溶剂、酒精、饮料等 |
| 介质要求 | 洁净流体，不会因流动产生气泡，压力保持0.3MPa以上 |
| 适测粘度 | <300 CST (mm²/s) |
| 电气参数 | |
| 供电电源 | DC 24V @ 3W |
| 模拟输出 | 4-20mA，最大负载600Ω |
| 通讯接口 | RS485，支持Modbus RTU协议 |
| 报警输出 | OCT上下限报警输出、脉冲输出（选配） |
| 继电器输出 | 30VDC@1A（选配），开关频率<2Hz |
| 显示与操作 | |
| 显示屏 | 1.3寸 128×64 OLED，正反旋转 |
| 菜单语言 | 英文 |
| 显示单位 | m³/h、L/min、GPM、L/h |
| 显示数据 | 瞬时流量、瞬时流速、净累积量、单次累积量、日月年累积量 |
| 累积器 | 7位流量累积器 |
| 累积数据 | 10年、64月、64天 |
| 操作按键 | 4个轻触按键 |
| 日历电池 | CR1220 |
| 环境参数 | |
| 介质温度 | -10°C~50°C |
| 环境温度 | -10°C~50°C |
| 环境湿度 | 0%-95%RH，无凝露 |
| 防护等级 | IP54/IP65 |
| 机械参数 | |
| 安装方法 | 外卡一体式，上下卡通过螺丝收紧 |
| 接液材质 | 非接触式 |
| 电缆长度 | 2.0米（可加长至20米） |
•LU300A系列采用一体式设计，主机与传感器集成于一体，结构紧凑。
•外卡式安装，传感器卡在管道外部，无需破管、无需停产。
•四颗螺丝固定安装，操作简单，不需要专业知识。
•非接触式测量，无可动部件，无压力损失。
•适用于金属管和塑料管，一台流量计可测量多种材质管道。
•广泛应用于半导体、医药医疗、化工生产、精细化工、清洗行业、饮料食品等领域。
产品特点
一体式设计
主机传感器集成
外卡式安装
无需改动管路
零压损
无可动部件无压力损失
结构紧凑
体积小巧
简易安装
四颗螺丝固定
多行业应用
半导体/医疗/化工
应用领域
AI数据中心液冷散热解决方案
高精度液体流量测量与控制，为AI算力保驾护航
行业背景
随着AI大模型、GPU集群和高密度算力的快速发展，单芯片功耗已突破1000W，传统风冷散热已无法满足需求。液冷散热凭借其高效的热传导能力，成为AI数据中心、超算中心的主流散热方案。冷却液的精确流量测量与控制，直接决定了散热效率和设备安全。
核心挑战
- ⚠GPU/CPU芯片温度波动需控制在±1℃以内
- ⚠冷却液流量需精确配比，避免局部过热
- ⚠CDU（冷量分配单元）需实时监控多路流量
- ⚠漏液检测要求毫秒级响应，保护昂贵设备
- ⚠系统需7×24小时不间断稳定运行
气拓液冷流量测量方案
精确流量测量
超声波/电磁流量计，精度可达±0.5%，实时监测冷却液流量，确保每个机柜获得精准冷量
快速响应控制
响应时间<1秒，配合电动调节阀实现流量动态调节，芯片温度波动控制在±0.5℃
漏液实时监测
超低流量检测能力，最小可测0.001m/s，毫秒级响应漏液异常，及时触发保护
多路集成监控
支持RS485/Modbus通讯，可同时监控数十路CDU支路流量，统一接入DCIM系统
冷板液冷
服务器芯片级冷板流量监控
浸没式液冷
浸没槽冷却液循环流量测量
CDU分配单元
一二次侧流量配比控制
室外冷源
干冷器/冷却塔流量监测
专业选型支持：提供从单台流量计到整套液冷流量监控系统的定制化解决方案
