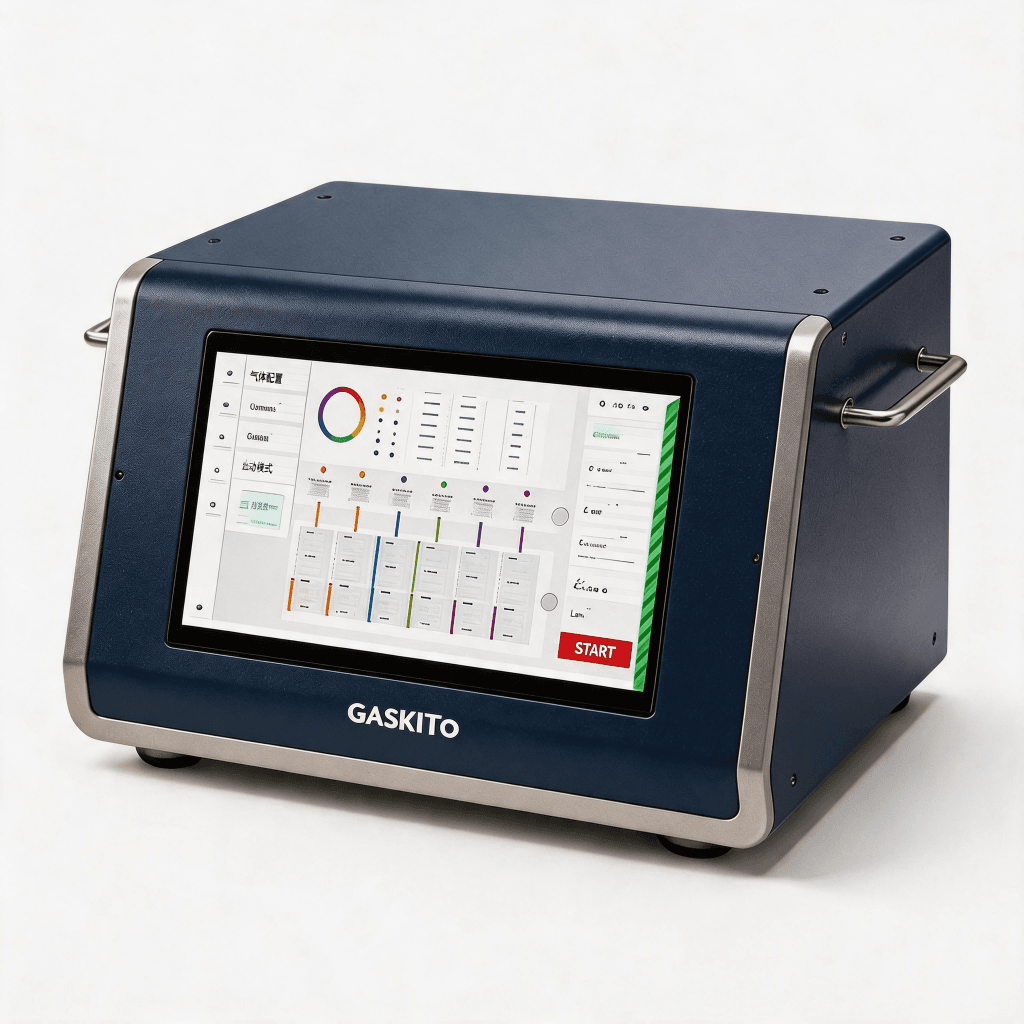

QT720系列多组分气体配比器
QT720系列多组分气体混合平台面向几乎任何气体混合应用，结合高速Δp基质量流量控制器和专有混合模块技术，提供对压力或流量的实时控制，混合精度高达±0.6%。具备现代物联网特性（MQTT通信）、先进自动化、详细日志记录和三种设备形态可选（独立完整设备、桌面式、机架式），支持数据导出至CSV、MySQL、PostgreSQL、MSSQL或云平台。
Key Takeaways
- High-precision measurement & control, professional Other Solutions & Accessories solution
- MEMS thermal flow sensor chip technology for fast response
- Supports RS485/Modbus/4-20mA multiple communication protocols
- Widely used in semiconductor, new energy, biopharma industries
- Professional selection support and complete after-sales service
Key Specifications
Applications
Model Specifications
| 设备形态 | |
| 独立完整设备 | 即插即用，2-6通道，MFC安装在不锈钢歧管上，所有端口面向后方，尺寸9.2×14.0×14.2英寸 |
| 桌面式完整设备 | 2-10通道，更高量程，适合与现有工艺集成，尺寸9.2×11.7×7.3英寸 |
| 机架式完整设备 | 19"4U机架安装，工业外形设计，2-10通道 |
| 核心性能参数 | |
| 混合类型 | 基于气拓GASKITO气体质量流量控制器，专有的混合模块主控单元 |
| 兼容气体 | 49种可选择的纯气体和用户配置多达5种气体的混合气体（见气体列表） |
| 混合精度 | 精度为±0.6% |
| 流量与精度 | |
| 单通道流量范围（2-6 MFC独立完整设备） | 100sccm-100SLPM |
| 单通道流量范围（2-10 MFC独立完整设备） | 100sccm-5000SLPM |
| 最小允许流量范围（100sccm-5SLPM） | 50sccm |
| 最小允许流量范围（5SLPM-100SLPM） | 1%F.S. |
| 最小允许流量范围（100-5000SLPM） | 2%F.S. |
| 单通道校准条件下的准确性（100sccm-20SLPM） | ±0.6% R.D. 或者 ±0.1% F.S.，选高者 |
| 单通道校准条件下的准确性（50-5000SLPM） | ±0.8% R.D. 或者 ±0.2% F.S. |
| 单通道重复性精度（100sccm-20SLPM） | ±（0.1% R.D.+0.02% F.S.） |
| 单通道重复性精度（50-5000SLPM） | ±（0.2% R.D.+0.02% F.S.） |
| 控制响应时间 | 速度快至25ms，根据应用参数对每个MFC执行的流速、气体种类和背压相关的、专有的、匹配调整程序 |
| 环境与接口 | |
| 最大输入压力 | 145PSIG(10barG) |
| 工作温度 | -10~60℃ |
| 气体接口 | 1/8"、1/4"和3/8"，NPT,LOK,VCR连接方式 |
| 电气与显示 | |
| 电源-输入电源 | 22VAC |
| 电源-输出电源 | 24VDC |
| 显示尺寸 | 10.1" IPS QLED 电容式多点触控硬化玻璃面板 |
| 处理器和存储 | 64-bit处理器，14GB存储量 |
| 物理连接 | |
| USB 2.0 | 12个 |
| USB 3.0 | 2个 |
| RJ45网口 | 1个 |
| 自动化与集成 | |
| 网络与IoT | 广泛的网络IOT集成与MQTT通信，可导出所有气体混合器数据到CSV文件、MySQL、PostGres、MSSQL，或云集成脚本、调度和事件处理系统 |
| 标准附件 | |
| 附件清单 | 4导线额外功能电缆(EMO、24 VDC报警输出、模拟报警输入)、6导线脐带电缆和BB9-I接线盒（仅限远程外形因素）、超细纤维屏幕擦 |
| 尺寸重量 | |
| 桌面式独立设备 | 233.68×355.6×360.68mm，20.9kg |
| 桌面式远程设备 | 234.01×299.01×188.70mm，7.8kg |
| 机架安装远程设备 | 177.80×482.60×180.47mm，8.4kg |
•基于芯笙压差式气体质量流量控制器和专有的混合模块主控单元。
•兼容49种可选择的纯气体和用户配置多达5种气体的混合气体。
•支持MQTT物联网通信，数据可导出至CSV、MySQL、PostgreSQL、MSSQL或云平台。
•支持脚本编程、任务调度和事件处理系统。
•10.1英寸IPS QLED电容式多点触控硬化玻璃面板。
•三种设备形态满足不同应用场景需求。
